9.5 I²C通信项目：OLED显示"Hello World"

本实验通过STM32的I²C协议驱动OLED屏幕，实现"Hello World"字符串显示。
技术要点：

• I²C外设配置与初始化
• OLED驱动库集成
• 屏幕刷新与字符绘制

---

9.5.1 STM32CubeMX配置

1. 工程基础配置

1. 新建工程，选择芯片STM32F103C8T6，命名工程为09 I2C。
2. 启用外部高速晶振（HSE），配置系统主频为72MHz。

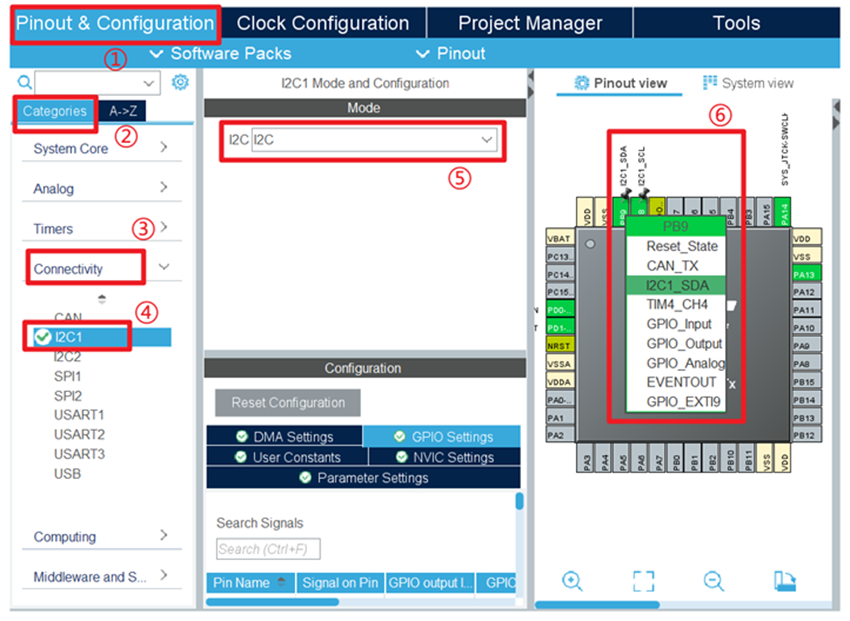

2. 配置I²C1外设

1. 进入Pinout & Configuration → Connectivity → 双击I2C1启用。
2. 参数设置：
   • 模式：标准模式
   • 时钟频率：100kHz
   • 地址模式：7位

3. 生成代码

1. 在Project Manager中勾选“为外设生成独立文件”。
2. 点击生成代码并打开工程。

---

9.5.2 I²C项目软件设计

1. I²C初始化

STM32CubeMX自动生成I²C初始化函数MX_I2C1_Init()，关键配置如下：

void MX_I2C1_Init(void) {
  hi2c1.Instance = I2C1;
  hi2c1.Init.ClockSpeed = 100000;      // 100kHz时钟
  hi2c1.Init.DutyCycle = I2C_DUTYCYCLE_2;
  hi2c1.Init.AddressingMode = I2C_ADDRESSINGMODE_7BIT;
  // ...其他参数保持默认
  HAL_I2C_Init(&hi2c1);               // 初始化I²C
}

2. 添加OLED驱动库

1. 将oled.c、font.c（字符库）复制到工程Core/Src目录。
2. 在main.c中引入头文件：

#include "oled.h"
#include "font.h"

3. 主程序逻辑

1. 初始化OLED：

HAL_Delay(20);      // 等待硬件稳定
OLED_Init();        // 初始化屏幕

2. 主循环显示：

while (1) {
  OLED_NewFrame();  // 清空显存
  OLED_PrintString(1, 1, "Hello World", &font16x16, OLED_COLOR_NORMAL);
  OLED_ShowFrame(); // 刷新显示
}

---

9.5.3 I²C项目下载验证

1. 确保调试接口设置为Serial Wire。
2. 编译代码并烧录至开发板。
3. 现象：OLED首行显示"Hello World"，无闪烁或残影。

---

关键说明：

• I²C时钟频率需与OLED模块兼容（通常100kHz~400kHz）。
• 字符库font.h需与OLED分辨率匹配（如16x16字体）。
